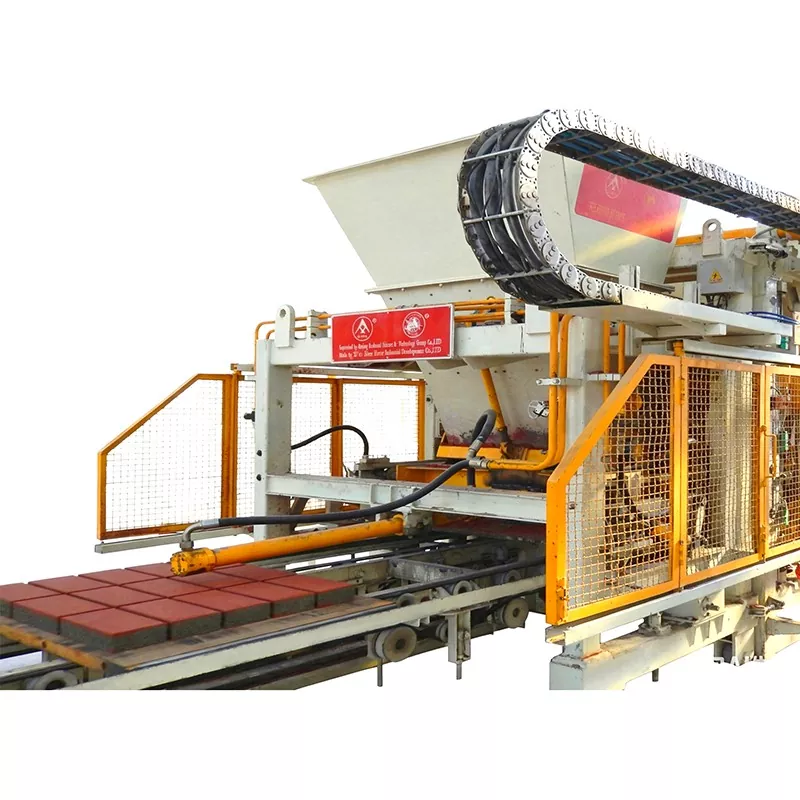

Zařízení na výrobu betonových dlaždic QFT9-16

Zařízení na výrobu betonových dlaždic Silver Horse QFT9-16 je plně automatické, inteligentní a ekologické zařízení na výrobu bloků nezávisle vyvinuté společností Xi'an Silver Horse. Je vybaven plně automatickým řídicím systémem PLC a importovanými základními elektrickými součástmi, vyznačuje se vysokou automatizací, stabilní výrobní kapacitou, vysokou přesností produktu, nízkou spotřebou energie a nízkou poruchovostí.

Odeslat dotaz

Popis výrobku

Stroj na výrobu bloků Silver Horse se vyznačuje modulárními konstrukcemi pro svůj podavač palet, distribuci materiálů, vibrace a vyjímání z formy, které jsou vzájemně propojeny a přitom nezávisle nastavitelné. Výrobní linka se vyznačuje elegantním designem. Pokud jde o výkonový design, má mnoho funkcí, které jsou ekvivalentní, nebo dokonce předčí ty mezinárodně vyspělé modely. Celá linka využívá inteligentní řízení, počítačovou obsluhu a robotickou paletizaci, což eliminuje potřebu jakékoli těžké fyzické práce.

Klíčové výhody

Zařízení na výrobu betonových finišerů QFT9-16 využívá servo vibrační systém založený na čipu, který umožňuje rychlé vibrační lisování produktů s jednotnou kvalitou, vysokou hustotou a rafinovaným vzhledem. Vybavení inteligentním řídicím systémem HMI+PLC snižuje náklady na pracovní sílu přibližně o 20 %. Jeho konstrukce "jeden stroj, více forem" umožňuje výrobu více než stovky druhů výrobků, včetně bloků, propustných cihel, dlažebních kostek, zatravňovacích bloků, obrubníků a dalších. Stroj se také vyznačuje vysokou účinností a nízkými nároky na údržbu, jako jsou vibrace s proměnnou frekvencí a amplitudou a funkce alarmu poruch.

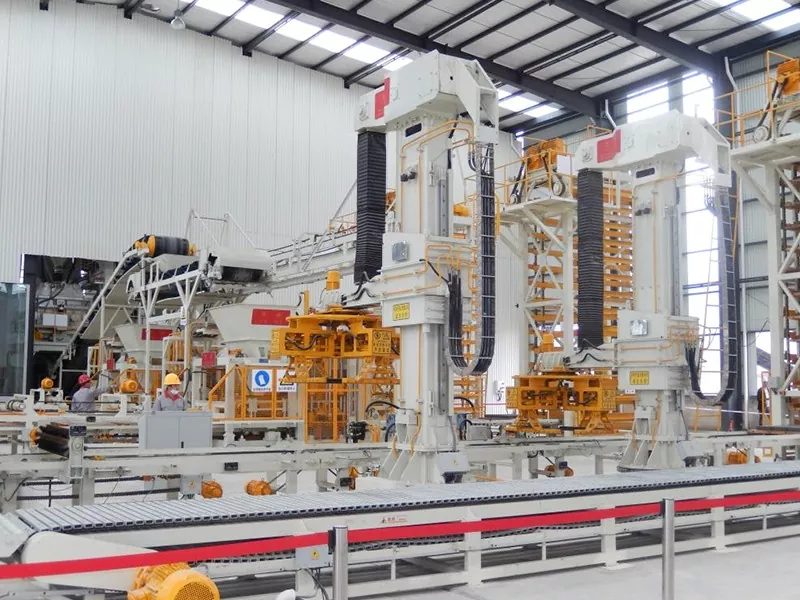

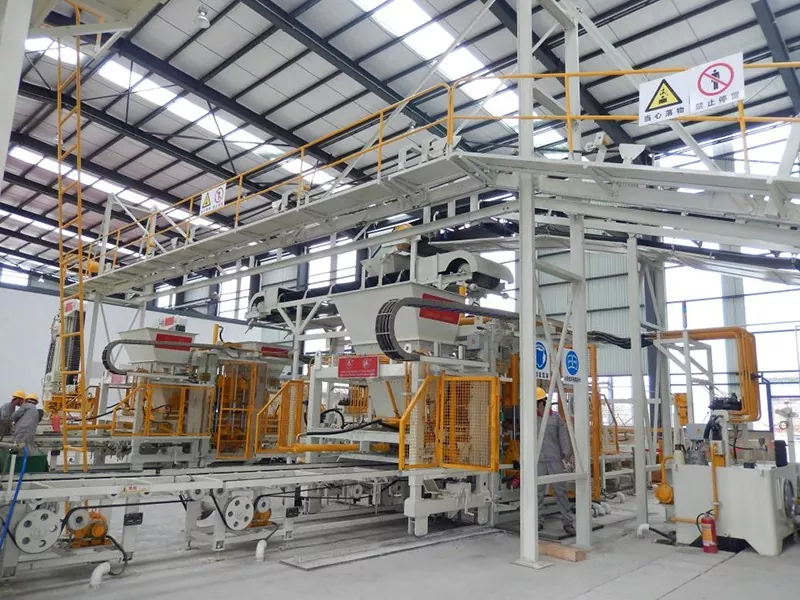

Zákaznické stránky společnosti Silver Horse Company

Zobrazení produktů

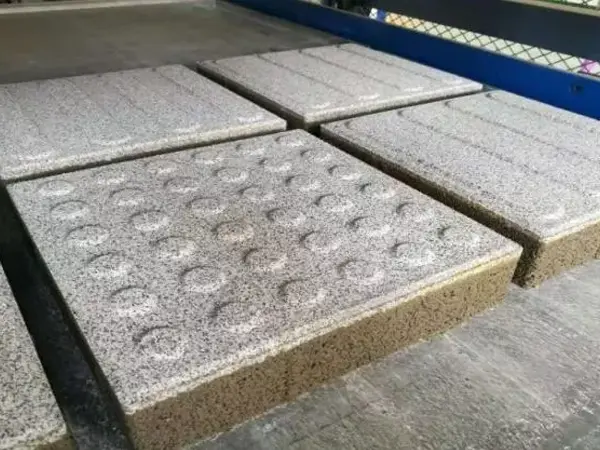

Ekologická propustná cihla

Ekologický obrubník

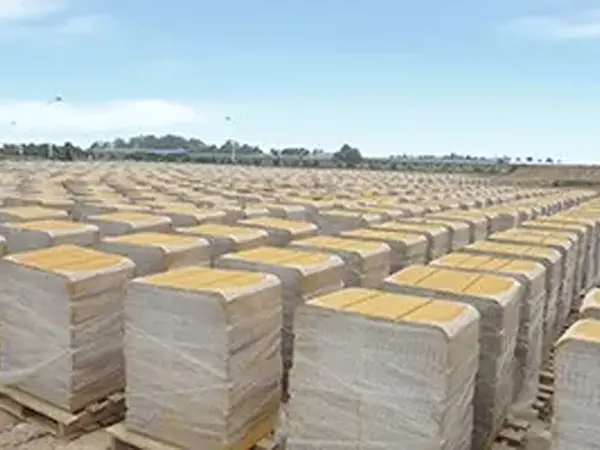

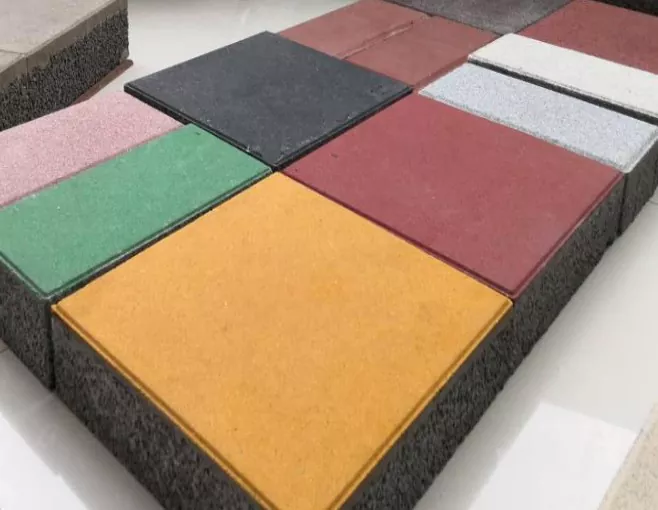

Dlažební kámen

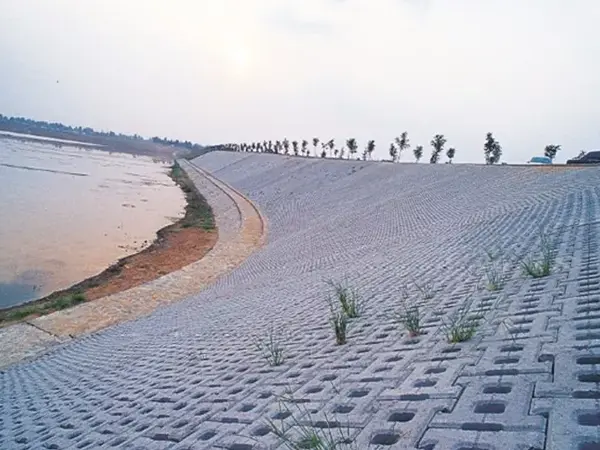

Svahová ochranná cihla

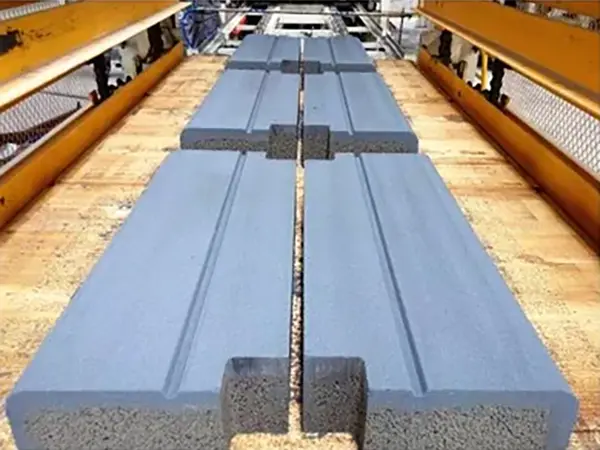

Barevný obrubník

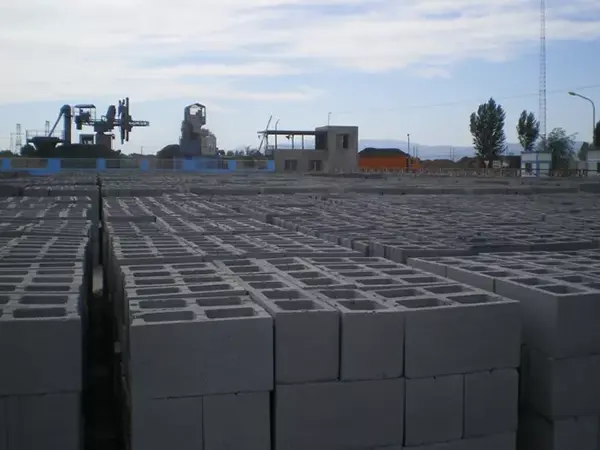

Dutý blok

Pevná cihla

Technické parametry

Dlažební kámen: 198×98×60/80 (mm)
◇ Množství výlisků：：40ks/paleta ◇ Doba cyklu: 20-25S ◇ Výstup：5700～7200ks/h (asi 110～140㎡)
Barva obrubníku: 500～750×120×300 (mm)
◇ Množství výlisku: 2ks/paleta ◇ Doba cyklu：30～35S ◇ Výkon: 205-240ks/h
Spádová ochranná cihla: 406×305×102 (mm)
◇ Množství výlisku: 4ks/paleta ◇ Doba cyklu：20～25S ◇ Výkon：570～720ks/h
Pevná cihla: 240×115×53 (mm)
◇ Množství výlisku: 56ks/paleta ◇ Doba cyklu：16～18S ◇ Výkon: 11000-12000ks/h
Dutý blok: 390 × 190 × 190 (mm)
◇ Množství výlisku：：9ks/paleta ◇ Doba cyklu：：18～22S ◇ Výkon: 1400-1800ks/h (asi 19-25m³)
◆	Velikost palety (délka × šířka): 1250 × 900（mm）
◆	Instalovaný výkon hlavního stroje: asi 70 kW
◆	Budicí frekvence: 0–65 Hz (řízená počítačem, dokáže realizovat frekvenční převod v plném rozsahu a má tvrdé charakteristiky.)
◆	Průměrné zrychlení buzení: ≥ 20 g (g=9,84 m/s²; v národní normě jsou výrobky s ≥ 12 g klasifikovány jako vysoce kvalitní.)
◆	Vibrační režim: je přijat čtyřosý čipový servo vibrační systém (National Patent Technology for Invention of Silver Horse), díky kterému jsou produkty jednotné, husté, krásné a vynikající; hluk zařízení je snížen a výroba je efektivnější.
◆	Sortiment forem: schopný vyrábět umělý kámen z PC, komunální cihly, zdicí cihly (nosné i nenosné), speciální cihly (obrubníky, ochranné kameny proti svahu) atd.
◆	Poznámka: Formovací cyklus výrobků se liší podle typu surovin a požadavků na jakost výrobků.

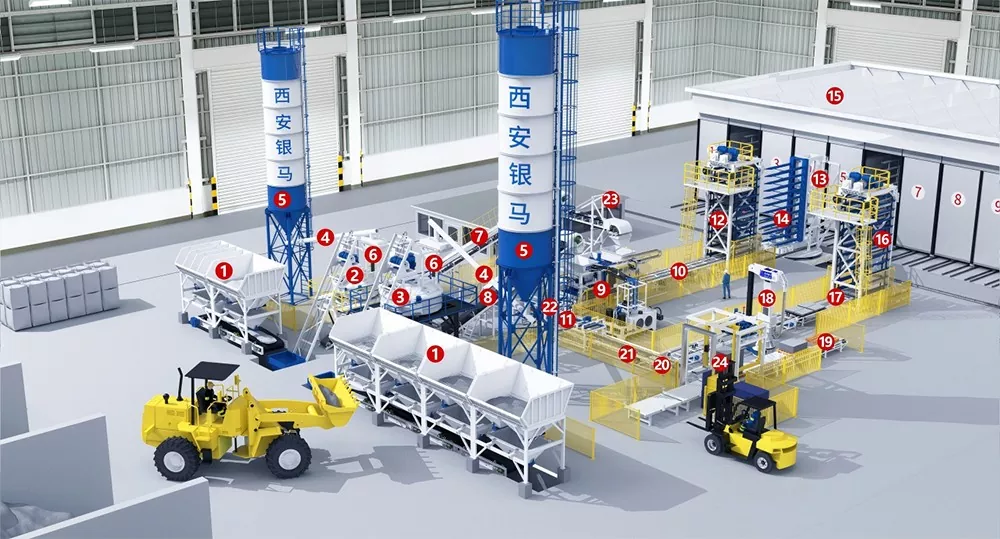

Uspořádání plně automatické výrobní linky na výrobu bloků

QFT9-16 Concrete Paver Making Equipment

1	Dávkovací stroj	13	dopravník Klin (matka-dopravník)
2	Míchačka barevných materiálů	14	dopravník Klin (sluneční dopravník)

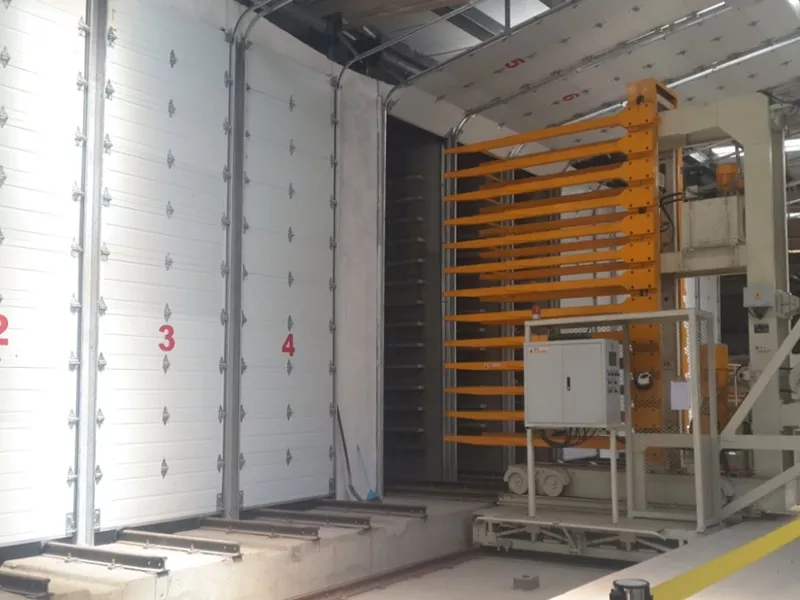

3	Míchačka základních materiálů	15	Vytvrzovací pece
4	Šnekový dopravník	16	Spouštěč palet
5	Cementové silo	17	Paletový dopravník
6	Cementová stupnice	18	Koordinační typ paletizační robot
7	Pásový dopravník barevných materiálů	19	Řetězový dopravník
8	Pásový dopravník základních materiálů	20	Překlápěcí zařízení
9	Sálový počítač	21	Posunovač palet
10	mokrý blokový dopravník	22	Paletové skladovací zařízení
11	Paletový podavač	23	PLC velín
12	Paletový výtah	24	Systém balení
